コントロールアンプC-700u
コントロールアンプC-700uは、「ラインレベル専用に徹したシンプルかつ高品質なコントロールアンプ」というコンセプトを追求しながら、トップエンドモデルC-900uに搭載された 歪特性とS/N性能を大幅に改善したODNF回路の最新バージョン4.0や、なめらかで音質劣化のないアンプ直結型の電子制御アッテネーター新「LECUA1000」という贅沢な構成を引き継いだ新たなミドルレンジモデルです。さらにトーンコントロールや音量連動式のラウドネス機能、外部プリ入力端子、ズームおよびディマー機能付きFLディスプレイなど、システムのコントロールセンターにふさわしい多機能性も有する、性能と機能を高次元で両立させた新世代のコントロールアンプです。
製品カタログ
新LECUA1000とODNF4.0

新LECUA1000とODNF4.0

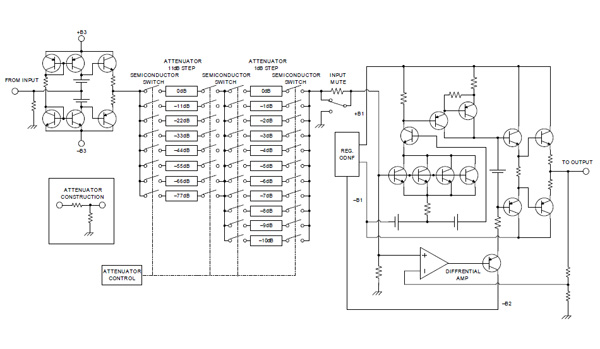

コントロールアンプの根幹をなす、音量調節機構にはトップエンドモデルC-900u同様、電子制御の固定抵抗切替による高精度アッテネーターと増幅回路部を一体化した、新LECUA1000をアンバランス構成で搭載しました。 この方式は外来振動の影響や音量位置による音質の変化が極めて少なく、また耐久性にも非常に優れています。音量ステップ数も従来の72から88に増え、0から-87dBまで音質を劣化させることなく、より細やかな音量調節が 可能になりました。また、左右のバランス調節をLECUAの制御で行なうため、音質劣化の心配はありません。そして一体化した増幅回路部には、歪成分のみをフィードバックすることで音の立ち上がり性能を表す初期スルー レートの速さや、超広帯域と低歪を両立するODNF回路の最新バージョン4.0を採用。ODNF4.0では主アンプの初段を4パラレル、2段目をダーリントン接続、誤差検出アンプの初段を3パラレルとすることで回路全体を高性 能化。フィードバック量を最低限に抑えながら、S/N性能を向上し、特に高域の歪特性を大幅に改善しました。

※ LECUAはLuxman Electric Controlled Ultimate Attenuatorの略称です。
※ ODNFはOnly Distortion Negative Feedbackの略称です。

大容量電源回路

大容量電源回路

次段に接続されるパワーアンプを強力にドライブするためのコンポーネントという“パワーアンプドライバー”の思想を具現化するため、大容量のOI型電源トランスと3,300μF×2のブロックコンデンサーを搭載した強力な電源供給環境を確保。C-700uの音質をボトムから支えます。

ズーム表示モード

ズーム表示モード

ディマー機能も装備した視認性に優れたFL ディスプレイは、通常は入力と音量が2段表示 されますが、リモコン操作により4倍サイズの ズーム表示が可能になり、リスニングポジション からの見やすさにも配慮しています。

外部プリ端子とバランス位相切替

外部プリ端子とバランス位相切替

C-700uでは、お持ちのAVシステムのプリ出力等を接続可能なアンバランス型の外部プリ入力端子を装備しています。また、バランス入力は位相(3番HOT←→2番HOT)を端子ごとに切り替えと記憶を可能とし、海外製コンポーネント等との接続時に便利です。

3Dレイアウトされたプリアンプ回路

3Dレイアウトされたプリアンプ回路

新LECUA1000では信号経路の最短化と高効率化を両立する、立体基板配置による3Dレイアウトを採用。アッテネーター回路と増幅回路をダイレクトに接続し、独立した個別の回路ブロックとして考える必要のない、コントロールアンプとしての究極のソリューションを実現しました。

グラデーション鋳鉄レッグ

グラデーション鋳鉄レッグ

筐体には、アースインピーダンスの上昇や発生磁界の影響を隔絶するループレスシャーシ構造を採用。脚部には、中心部から周辺に向け金属組織が徐々に小さくなる特性により共振が起こりにくいグラデーション鋳鉄製のインシュレーターレッグを装着しました。

こだわりのカスタムパーツ

こだわりのカスタムパーツ

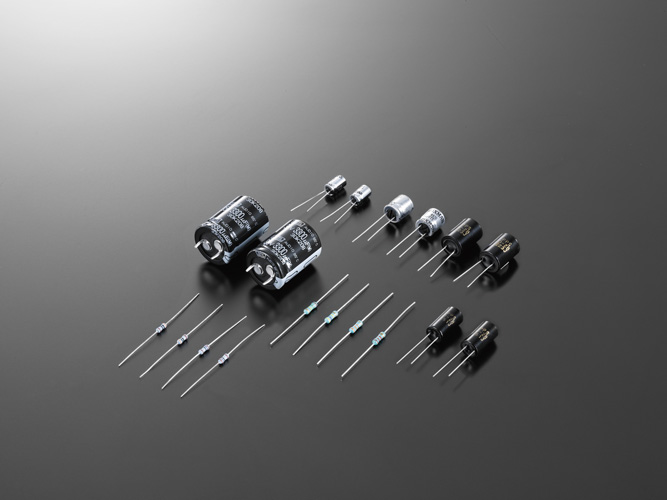

C-700uでは、回路を構成する抵抗やコンデンサーから各種ワイヤーにいたるまで、ラックスマンの長年のオーディオ製品作りの高度なノウハウと感性から生まれた、音質最優先のオリジナル・カスタムパーツを採用。ラックスマンの求める豊かな音質の実現に寄与しています。

リファレンス電源ケーブル

リファレンス電源ケーブル

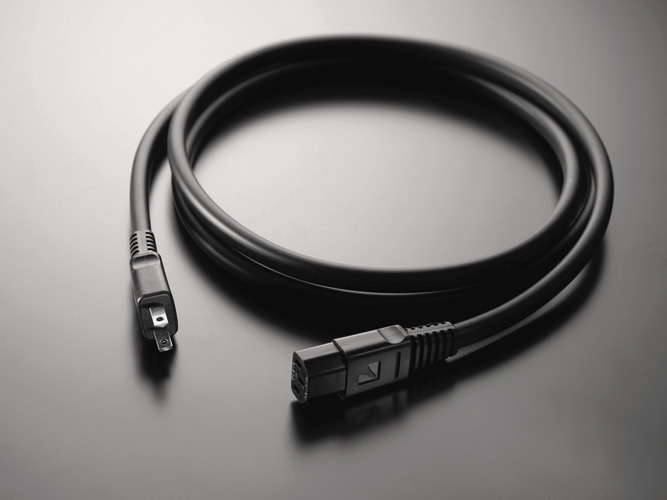

電源ケーブルにはラックスマンのリファレンスであるJPA-10000を標準で付属。ノンツイスト構造によって聴感上のうねりを解消し、伸びやかな音質を提供します。また、ACインレットには端子に金メッキ処理を施したハイグレードなタイプのパーツを採用しました。

快適なリモコン操作

快適なリモコン操作

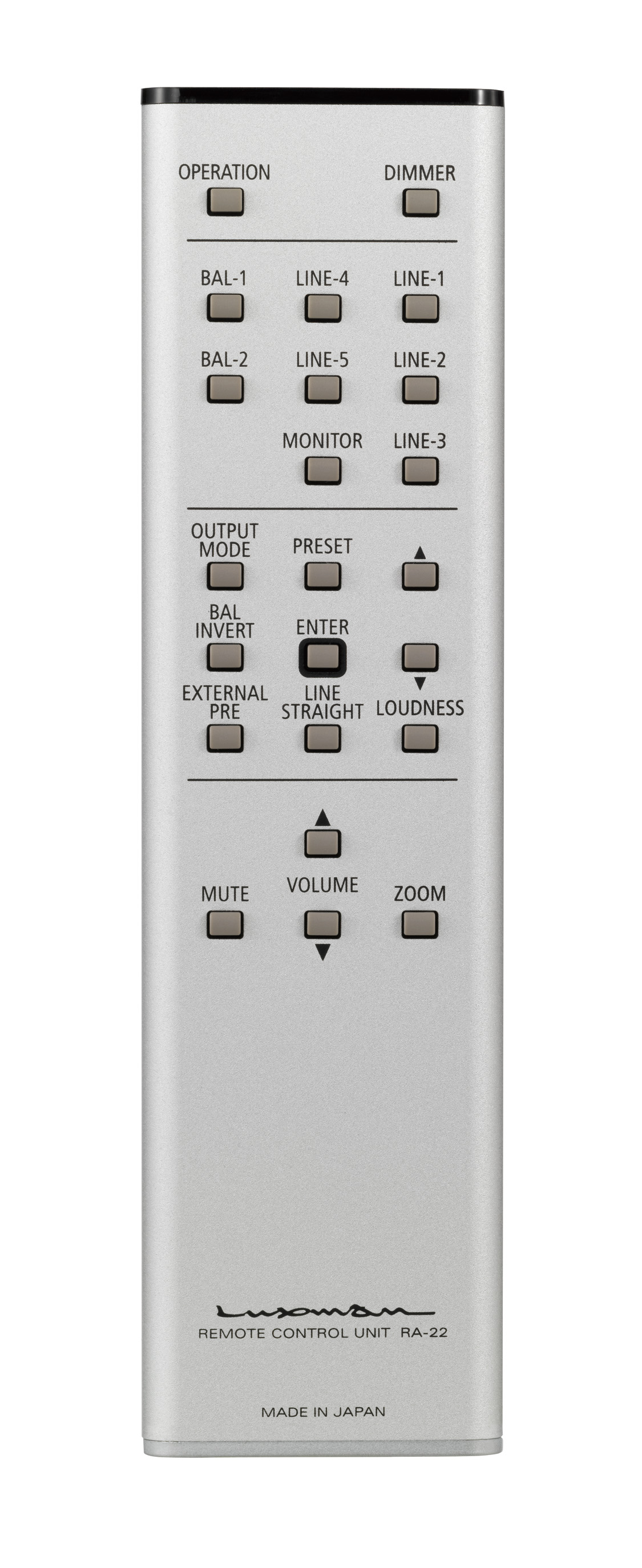

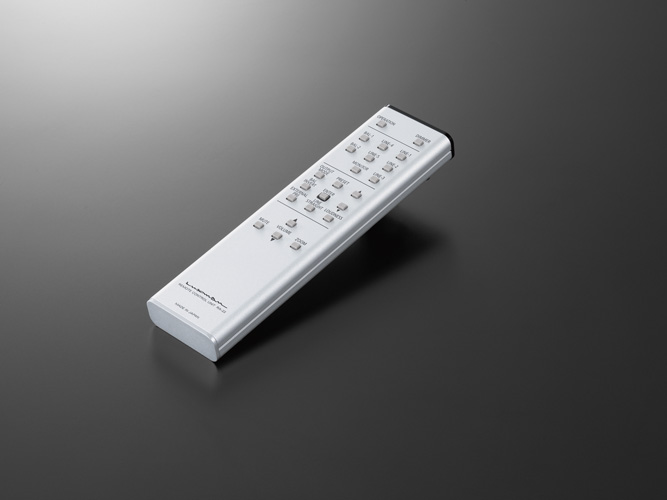

入力切替や音量調節はもちろんのこと、ズーム表示やディマー、ラウドネス機能などC-700uが持つ豊富な機能をリスニングポジションにいながら操作可能な、手になじむ細身のデザイン採用のアルミ製リモコンを付属しています。

ページTOP
ページTOP

スペック

入力感度/入力インピーダンス アンバランス 250mV/46kΩ、バランス 250mV/67kΩ
出力/出力インピーダンス アンバランス 定格1V/90Ω 最大11V、バランス 定格1V/600Ω 最大11.5V
周波数特性 20Hz~20kHz (+0、-0.1dB)、5Hz~120kHz (+0、-3.0dB)
全高調波歪率 アンバランス 0.007% (20Hz~20kHz)、バランス 0.010% (20Hz~20kHz)
S/N比(IHF-A) アンバランス 125dB、バランス 122dB
音量調節 新LECUA1000
増幅回路 ODNF4.0
トーンコントロール最大変化量 BASS:±8dB at 100Hz、TREBLE:±8dB at 10kHz
リモコン機能 オペレーション、ディマー、入力セレクター、出力モード、バランス位相切替、録音出力、外部プリ入力、ラインストレート、ラウドネス、
音量アップ/ダウン、ミュート、ズーム
電源電圧 AC100V(50 / 60Hz)
消費電力 24W(電気用品安全法の規定による)、2.0W(スタンバイ時)
外形寸法 440(幅)×130(高さ)×430(奥行き)mm
奥行きは前面ノブ17mm、背面端子14mmを含む
重量 14.6kg (本体)
18.0kg (標準梱包)
付属品 リモコン(RA-22)、電源ケーブル(JPA-10000:極性マーク付)
※規格および外観は予告なく変更することがあります。
