L-505f'

プリメインアンプ

L-505f

505sのODNF化
発売:2001年月   希望小売価格(税抜):¥ 198,000

絶賛の音楽回路ODNF搭載、インテグレートを革新する「f」シリーズ

音楽とリスナーの簡潔なインターフェイスとして、オーディオアンプの究極の形態とも言えるインテグレーテッドモデル。ラックスマンは、そこに音楽表現の新たな可能性を拓きました。これまでのインテグレーテッドシリーズを、回路構成・デザインともに全面的に見直し、さらなる高みへと昇華させた「f」シリーズ。SACD、DVDオーディオの登場によりハイビット・ハイサンプリングの音楽ソフトが現実になったいま、音楽信号の純度を損なうことなく、内在するエネルギーをありのままに解放するというアンプの基本的役割がこれまで以上に強く求められています。ラックスマンの新たな「f」シリーズは、次世代が要求する音楽再生への高次元な回答のひとつとして、セパレートアンプM-7f/C-7fで絶大な支持を得たODNF回路を初めてパワーアンプブロック部に搭載。この回路は、音楽信号の通過経路から位相補正回路やNFBを追放し、歪成分のみを音楽信号から分離してキャンセルする画期的なオーディオテクノロジーとして、「f」シリーズ開発コンセプトの核心となるものです。また、DVDオーディオやSACDの広大なダイナミックレンジに対応するとともに、さまざまなスピーカーを余裕でドライブする強大なパワースケールを確保。さらに、音楽信号に応じた電源供給量に影響されることなく、つねに安定したエネルギーを送り込む高瞬発力・大容量電源部、高剛性と無共振への永年のノウハウを結集した筐体構造など、これまでのインテグレーテッドアンプの枠を超えた先進の技術と物量が惜しみなく注がれています。

聴きなれた楽曲にヴァイタルな生命感を吹き込むODNF回路

スタインウェイピアノの豊潤な余韻、ストラディバリウスの高貴な響き。それぞれの音のニュアンスを鮮明に再現するには、音が立ち上がる一瞬をとらえる初期スルーレイトの速さが求められます。また、より自然な音楽再生のためには、低域から高域まで全帯域の音色が統一されたスムーズなつながりも不可欠。こうした高次元の音楽再現を求め、音楽信号と歪の関係を根本から見直して作り上げた次世代回路が、ODNF回路です。ラックスマンはまず、音楽信号の増幅回路部のために位相補正を必要としない超広帯域・ハイスルーレート、低歪回路を開発。従来の負帰還回路(NFB)では避けられなかった位相補正を排除しました。また、NFBの在り方そのものにも着目。これまでのNFB手法は音楽信号ごと歪を抑え込んでしまうために、音楽再生帯域の制限や音楽情報量の欠如を招いていました。そこで出力から歪成分だけをピックアップし、これを打ち消すように増幅回路の最終段へフィードバック。出力波形から歪成分だけを除去します。NFB手法を音楽信号から切り離すことで、瞬時に立ち上がる初期スルーレイトの速さと超広帯域を獲得しています。さらに、NFB回路において低域に不自然なカラーレーションを与える要因となっていた超低域制御用のDCサーボアンプを排除。これにより全帯域の音色が統一された自然な音楽再生を実現しました。

音楽のダイナミズムを解き放つクオリティパワー

単に数量的なパワースケールの誇示ではなく、すべてが音楽の躍動感へと結実する出力へ。新しいインテグレーテッドアンプ「f」シリーズは、低インピーダンス負荷時の駆動力を高めるために、大胆な出力増大を図りました。L-509fでは、パワートランジスタを2パラレルから3パラレル・プッシュプルとし、240W+240W(4Ω)という底知れぬドライブ能力を達成。L-507f/L-505fでも従来のモデルより飛躍的なパワーアップを実現しています。

高瞬発力・大容量の電源部が一瞬の音にも劇的に対応

音楽は瞬時も途切れることのない音のドラマです。冒頭の熱気から集結部の静寂まで、信号増幅に必要な電源供給量をつねに安定して確保し、瞬時の要求にもリアルタイムに応えなくてはなりません。「f」シリーズは、670VAの大容量電源トランスに10000μF×4本の大型電解コンデンサーを組み合わせたL-509fをはじめ、いずれのモデルも1クラス上の規模の電源部を搭載。音楽のダイナミズムにしなやかに追随する電源供給能力を獲得しました。

ノイズ対策を徹底した高剛性コンストラクション

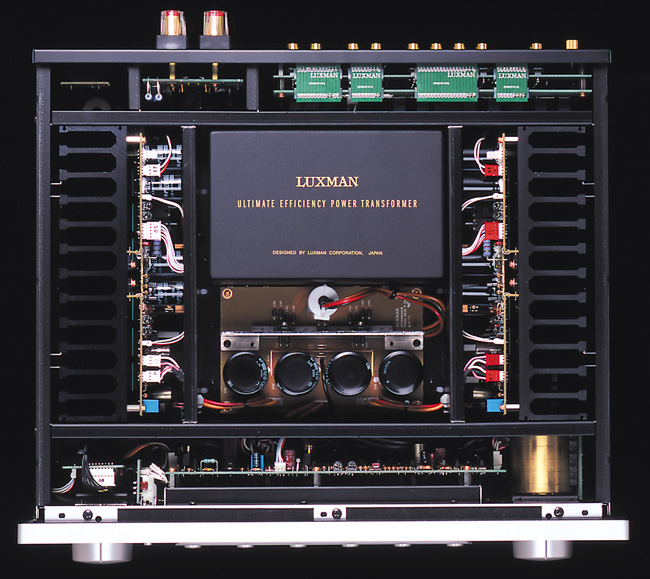

純粋な音楽感銘を追究する「f」シリーズは、不要振動や各回路の相互干渉により発生するノイズに対する徹底対策を施しています。振動吸収モードに優れたシャーシベースを土台とし、肉厚のシャーシにパーツを強固に固定して、振動ノイズを寄せ付けない重量級の筐体構造を実現しています。また、電源トランス、ケミカルコンデンサー、アンプブロックが直接干渉し合わないレイアウトとし、それぞれのブロックをシールド板で遮断するBOX構造を採用。さらに、内部フィルターを強化することでフラックスによる相互干渉を排除し、外部からのノイズの影響も断ち切りました。

プリ・メイン分離型設計で将来のシステム発展に対応

熟成したインテグレーテッドモデルを核に、さらなる音楽表現の可能性へ。「f」シリーズは将来のシステム発展を視野において、プリ・メイン分離型の設計を採用。プリ部とメイン部のそれぞれの機能を独立させて活用でき、他のパワーアンプやコントロールアンプと組み合わせてセパレートシステムへとグレードアップすることが可能。また、パワーアンプを追加することで、バイアンプやマルチアンプ方式へと拡大させることもできます。

微細な音楽情報をも引き出すラックスマン専用カスタムパーツ

あらゆるソースに含まれた音楽情報を余さず引き出すために、ラックスマンは微小レベルの再現性を高めるカスタムパーツをみずから開発。セパレートモデルに搭載され、歴然たる成果をもたらしたカスタムメイドパーツを「f」シリーズも継承しています。抵抗器には、音響的に優れたカーボン皮膜抵抗をベースに、素体磁器であるアルミナの選定からエッチング、炭化、端子材質、端子形状、圧入方法など多岐にわたって検討。情報伝達量を飛躍的に向上させ、より表情豊かな音楽再現を可能にした専用抵抗器を搭載。また、大型電源トランス、大容量ブロックコンデンサーをはじめ、電解コンデンサー、銅製バスバー、高純度ケーブルなど、高度な技術と感性でこだわりぬいたカスタムパーツを採用。ラックスマン専用のカスタムメイドパーツ群には、永年にわたる高音質パーツ開発で培った技術と感性のすべてが活きています。

音楽を視覚する快感を加えた大型パワーメーター

ハイグレードアンプの顔とも言える大型パワー表示メーターには動きが読みとりやすい対数圧縮表示方式を採用。アクリル肉厚8mm。発光色やブランドロゴのイルミネーション効果にもこだわり、高品位なオーディオ空間を演出しています。 高品位大型スピーカー端子と感性のすべてが活きています。

多彩な入出力端子、独自の大型スピーカー端子も装備

入力端子には、RCA端子とバランス端子2系統(L-505fは1系統)を装備したほか、スピーカー端子にはバナナ端子やYラグ端子などにも対応する独自開発の高品位な大型スピーカー端子を装備しています。

音楽的ニュアンスに満ちた端正な造形と高品位仕上げ

音楽機器としての感性とオーディオとしての機能美。これも豊かな音楽感銘に寄せる「f」シリーズの開発コンセプトのひとつです。過剰な演出を排したシンメトリカルな造形、スッと裁ち落としたようなフロントパネルの美観。そして調度品としての品位さえ漂わせる精密なヘアライン加工。卓越したデザイン&フィニッシュが内部メカニズムの完成度の高さを偲ばせるとともに、美しい音楽的ニュアンスを醸し出します。

スペック

連続実効出力100W+100W(8Ω)
全高調波歪率0.005%以下
(8Ω、1kHz、両CH同時駆動、linestraighton)
0.03%以下
(8Ω、20~20kHz、両CH同時駆動、linestraighton)
入力感度・
インピーダンス
PHONO(MM):2.5mV/47kΩ
PHONO(MC):0.3mV/100Ω
LINE:180mV/42kΩ
RECORDER:180mV/42kΩ
BAL.LINE:180mV/79kΩ
MAIN-IN:1V/51kΩ
出力電圧RECORDER:180mVP
RE-OUT:1V
S/N比PHONO(MM):91dB以上
(IHF-A補正、5mV入力、linestraighton)
PHONO(MC):75dB以上
(IHF-A補正、0.5mV入力、linestraighton)
LINE:105dB以上
(IHF-A補正、入力ショート、linestraighton)
周波数特性PHONO(MM):20Hz~20,000Hz
(±0.5dB、linestraighton)
PHONO(MC):20Hz~20,000Hz
(±0.5dB、linestraighton)
LINE:20Hz~100,000Hz
(-3dB以内、linestraighton)
トーンコントロール
最大変化量
BASS±10dBat100Hz
TREBLE±10dBat10kHz
ラウドネス
コントロール
+7dB(±1dB)at100Hz
+5dB(±1dB)at10kHz
付属装置
●パワーメーター●バランス
●レコーディング・セレクター●スピーカー・セレクター(A,B)
●モードセレクター●サブソニック
●トーンコントロール●ラウドネス
●ヘッドフォンジャック●ラインストレート・スイッチ
●フェーズ・インバータ●ライン・フェーズセンサー
●ACアウトレット
(UNSWITCHED:2個 TOTAL300Wmax)
●リモートコントロール
電源電圧AC100V(50Hz/60Hz)
消費電力220W(電気用品安全法による規定)
外形寸法467(幅)×179(高さ)×440(奥行き)mm
重量21.0kg
付属品リモコン
※規格および外観は予告なく変更することがあります。
