プリメインアンプL-550AXII
感性に響く音を追求し、音楽的感銘を生みだすこと―。これはオーディオ・アンプにとって大きな使命のひとつです。純A級プリメインアンプL-550AXIIは、2011年にフルモデルチェンジを果たしたL-550AXを基本性能から見直しマークIIモデルへリファイン。独自の増幅帰還回路ODNF4.0や、新LECUA1000、ディスクリート構成のバッファー回路など、上位機種L-590AXIIに匹敵する最新のテクノロジーを導入することで、純A級増幅方式ならではの艶と密度感のある音を獲得しながら、クラスを超えた解像力と表現力を実現しました。L-550AXIIは、一体型アンプとしての魅力や完成度を高め、心ゆくまで音楽との濃密な時間を過ごせるラックスマン自信のミドルレンジ・モデルです。
製品カタログ

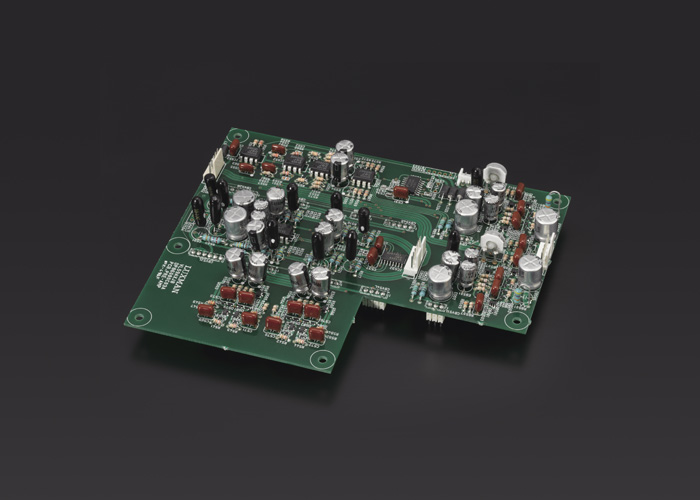

電子制御アッテネーター新LECUA1000

電子制御アッテネーター新LECUA1000

プリアンプセクションにおいて、最も重要な役割を担う音量調節部には、上位機種L-590AXII同等のプリアンプ回路一体型・電子制御アッテネーター新LECUA1000を搭載。従来型に対し入力段のバッファー回路を刷新し、88ステップのスムーズで音質劣化の少ない音量調節を実現しました。また、新LECUA1000には基板を立体配置する3Dレイアウトを採用。アッテネーター回路と増幅回路をダイレクトに接続し、経路の最短化と高効率化に成功するとともに、外来振動の影響や音量位置による音質の変化を抑え、経時変化や耐久性に優れた構成としました。

※ LECUAはLuxman Electric Controlled Ultimate Attenuatorの略称です。

革新の増幅帰還回路ODNF Ver.4.0

革新の増幅帰還回路ODNF Ver.4.0

出力信号の歪み成分のみをフィードバックさせることで、初期スルーレートの速さと超広帯域によるナチュラルな音質を実現したラックスマン独自の増幅帰還回路ODNF。L-550AXIIでは、パワーアンプM-700uや上位機種L-590AXIIの性能を受け継ぎ、高域の歪特性とS/Nを大幅に改善した最新のODNFVer4.0と3段ダーリントン・パラレルプッシュプル構成の大規模なパワーアンプ回路を搭載。純A級動作方式による定格20W+20W (8Ω) の出力は、密度感と浸透力のある上質な音楽表現に加え、十二分なパワー設計による高いドライバビリティを実現しました。

※ ODNFはOnly Distortion Negative Feedbackの略称です。

大容量電源回路

大容量電源回路

L-550AXIIは、音楽のダイナミズムを根底から支える物量パーツとして、新たに振動対策を施した大容量のEI型電源トランスと、大型ブロックコンデンサー (10,000μF×4本) を組み合わせたハイイナーシャ (高慣性) 電源回路を搭載しました。

音質優先のカスタムパーツ

音質優先のカスタムパーツ

内部配線には、各芯スパイラルラップ・シールドと芯線の非メッキ処理で自然な信号伝送を実現した、独自のOFCワイヤーを採用。また、新開発の高音質・低頭ブロックコンデンサーをはじめ、高度な技術と感性でこだわりぬいたカスタムパーツを随所に投入しました。

ディスクリートバッファー回路

ディスクリートバッファー回路

プリアンプ回路の出力段には、セパレートアンプのトップエンドモデルC-900uと同等のディスクリートバッファー回路を搭載。繊細な音楽信号の純度を保ちながら、次段となるパワーアンプ回路に対する駆動力を大幅に高めました。

豊富なファンクションの数々

豊富なファンクションの数々

L-550AXIIは、MM/MC対応の本格的なフォノアンプを内蔵。フロントパネルにはバス/トレブル式トーンコントロールや、LECUAによるLRバランス調節、プリ/パワーを分離するセパレートスイッチを装備し、リモコンでのみ操作可能な音量連動式のラウドネスも備えました。

ローインピーダンス伝送

ローインピーダンス伝送

ハイイナーシャ電源回路と大規模な出力回路による高い駆動力を損失なく伝えるため、出力部には低抵抗値の大容量スピーカーリレーをパラレル接続。さらにスピーカー端子へダイレクト配線することで、ダンピングファクターを160から200へ向上させました。

操作性と機能美の充実

操作性と機能美の充実

フロントフェイスには、マーク2モデルを印象付ける新デザインのメーターパネルとLED照明付きの針式アナログメーターを搭載。また、アルミ材切削加工による富士山型の各種コントロールノブは、精度と質感を高め、操作時の感触にも徹底的にこだわりました。

こだわりのオリジナル技術

こだわりのオリジナル技術

スムーズな電流伝送を実現するラウンドパターン配線基板や、パーツ配置を最も合理的かつ最短のルートで構成するビーライン・コンストラクション、そしてアース・インピーダンスの上昇を抑えるループレスシャーシ構造など、細部に渡り音質最優先の設計を施しました。

電源ケーブルとリモコン

電源ケーブルとリモコン

リアパネルには、ケーブルの配線が容易なインラインレイアウトの大型スピーカー端子や、金メッキと非磁性処理を施したケーブル着脱式ACインレットを採用。標準付属品として、アルミ製・高級リモコンとラックスマンのリファレンス電源ケーブルJPA-10000を用意しました。

ページTOP
ページTOP

スペック

定格出力 20W + 20W (8Ω) 、 40W + 40W (4Ω)
入力感度 / 入力インピーダンス PHONO (MM) : 2.5mV / 47kΩ
PHONO (MC) : 0.3mV / 100Ω
LINE : 180mV / 47kΩ
BAL.LINE : 180mV / 55kΩ
MAIN-IN : 450mV / 47kΩ
出力電圧 REC OUT : 180mV 、 PRE OUT : 1V
周波数特性 PHONO : 20Hz ~ 20kHz (±0.5dB)
LINE : 20Hz ~ 100kHz (+0、-3.0dB)
全高調波歪率 0.007%以下 (8Ω、1kHz)
0.02%以下 (8Ω、20Hz ~ 20kHz)
S/N比 (IHF-A) PHONO (MM) : 91dB以上、PHONO (MC) : 75dB以上
LINE : 105dB以上
音量調節 新LECUA1000
増幅回路 ODNF4.0
出力構成 バイポーラ・パラレルプッシュプル
電源トランス EI型470VA
ダンピングファクター 200
トーンコントロール最大変化量 BASS : ±8dB at 100Hz
TREBLE : ±8dB at 10kHz
電流電圧 AC100V (50 / 60Hz)
消費電力 230W (電気用品安全法の規定による)
170W (無信号時) 、 0.4W (スタンバイ時)
外形寸法 440 (幅) × 178 (高さ) × 454 (奥行き) mm
奥行きは前面ノブ20mm、背面端子27mmを含む
重量 24.3kg (本体) 、 28.3kg (標準梱包)
付属品 リモコン (RA-17A)
電源ケーブル (JPA-10000 : 極性マーク付)
スピーカ端子
対応Yラグ端子寸法
a部分幅 : 15mm以下
b部分幅 : 8mm以上
Yラグ端子の形状によっては
装着できない場合があります。
※規格および外観は予告なく変更することがあります。
