真空管ステレオパワーアンプMQ-300
真空管ステレオパワーアンプMQ-300は、31年前に発表された銘機MB-300に範を求めながら、最新の直熱三極管TA-300Bが持つ性能と音色を十全に引き出すため、徹底的に吟味されたパーツや回路を駆使して誕生した真空管アンプです。ラックスマンの音作りのプリンシプル (信条) 、「誇張のない素直で自然な音質と音場感」「全帯域における音の一体感と十分な情報量」を追求し、「聴き疲れることなくいつまでも聴いていたい音」を実現するため、ラックスマンは、創業以来90年に渡る英知と伝統をMQ-300へと込めました。音楽をあるがままに表現することで、愛聴盤から音楽本来の生々しい息吹を呼び起こす―。MQ-300は、オーディオの醍醐味を心ゆくまで堪能できる特別な一台です。
製品カタログ
デザインモチーフと歴史

デザインモチーフと歴史

MQ-300は、1984年に発売され銘機の誉れ高い真空管モノラルパワーアンプMB-300 (当時110万円/ペア) の外観デザインや回路構成をモチーフにしながら、現代における高性能な最新パーツの投入と長年に渡る真空管アンプ設計のノウハウを結集。伝統的なデザインと直熱三極管300Bの性能をとことん引き出した流麗な音色を実現しました。メタリック塗装を施した大型トランスケースの天板にはロゴが刻印された銘板をはめ込み、ピアノ塗装仕上げが艶やかなウォールナット天然木材を贅沢に使用した木枠を組み付けるなど、往年のデザインを彷彿とさせながら、細部にまでこだわりぬいた高級感あふれる意匠を追求しました。まさにラックスマンの伝統と最新の知見が融合した、創業90周年記念のハイライトを飾るに相応しい真空管アンプのフラグシップモデルです。

300Bシングルの回路構成

300Bシングルの回路構成

MQ-300は、出力管に現在唯一日本で製造されている信頼性の高い高槻電器工業製TA-300Bを採用した、シングル構成8W+8W出力のステレオパワーアンプです。6SN7GTBのパラレル接続2段によるドライバー部と、300Bシングルのパワーステージを接続したシンプルな出力部の構成に、回路全体を無帰還とすることで、単にスペック上の大出力やハイファイ性能を追い求めるのではなく、300B の持ち味であるナチュラルで音楽性豊かな魅力あふれる音調を引き出しました。出力段には、熱や電圧変動による特性変化の少ない自己バイアス方式を採用。また、6SN7GTBとTA-300Bはハムの発生を抑えるヒーター直流点火方式を選択し、実績のある手法によって音質と耐久性の両面に留意しました。

大容量出力トランス

大容量出力トランス

出力部には、最大パワー時にも全帯域に安定したエネルギーを供給するため、磁界の向きを揃えたオリエントカットコア採用の大容量出力トランスを搭載。天板にはめ込まれた銘板と往年のOY型トランスを彷彿とさせる意匠を身にまとい、迫力あるデザインを演出します。

フローティング構造の出力管ソケット

フローティング構造の出力管ソケット

真鍮製の装飾リングを周囲にあしらった出力管ソケット部は、制振性能を持つ耐熱性のポロン材によるフローティング構造とし、マイクロフォニックノイズを制御。また、配線用ラグ端子には、絶縁性や耐熱・耐久性に優れたステアタイト製の大型パーツを採用しました。

左右独立電源回路

左右独立電源回路

チョークコイルには、低磁心損失・低磁歪の特徴を持つファインメットコア材を採用し、開放的でナチュラルな音質を実現。電源トランスの2次側巻線を含む整流管→チョークコイル→ブロックコンデンサーを完全に左右独立とすることで、高いセパレーション性能を達成しました。

※ファインメットは日立金属 (株) の登録商標です。

極厚の高剛性アルミシャーシ

極厚の高剛性アルミシャーシ

ガラス管内を電子が飛び交う真空管にとって、外部からの振動や共振は音楽信号の伝送を損なう大敵です。MQ-300は、1.6mm厚の鋼鉄製シャーシと2mm厚の底板、12mm厚のアルミ材トップパネルの組み合わせによる高剛性シャーシ構造により、振動をリジットに遮断します。

整流管と電圧増幅管

整流管と電圧増幅管

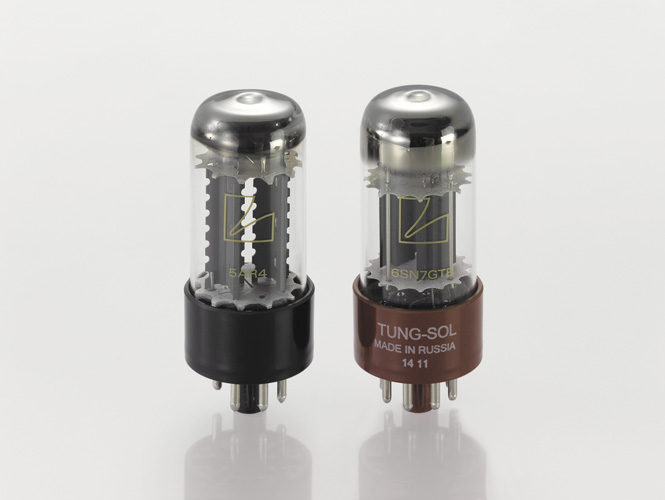

整流管には、内部インピーダンスが低くレギュレーションに優れたソブテック社製傍熱管5AR4を採用し、電源を緩やかに立ち上げることで真空管の長寿命化を実現。また、電圧増幅管には電圧負荷に強く、高い信頼性を誇るタングソル社製6SN7GTBを採用しました。

高品位な大型端子類の装備

高品位な大型端子類の装備

MQ-300では、ビンテージスピーカー等の接続に最適な16Ω専用端子を含む4/8/16Ω独立の大型スピーカー端子を用意。また、銅の導電率と真鍮の硬度を併せ持つカッパーアロイ製入力端子や、外部からの振動伝達を抑制するグラデーション鋳鉄製レッグを装着しました。

結合コンデンサーとカソード抵抗

結合コンデンサーとカソード抵抗

回路間を接続するカップリングコンデンサーには、オリジナル開発によるオイルコンデンサーを搭載。緻密で滑らかな音質を獲得しました。また、出力段のカソード抵抗には、伝送信号に有害な誘導成分を発生しない米デール製無誘導メタルクラッド抵抗を採用しました。

大口径芯線の付属電源ケーブル

大口径芯線の付属電源ケーブル

電源ケーブルには、独自のノンツイスト構造による3.5スクエア高純度無酸素銅 (OFC) 芯線と金メッキプラグを採用したフラグシップ製品専用のJPA-15000を付属。ACインレットには、非磁性ニッケル処理と金メッキを施したハイグレードな端子を装着しました。

ページTOP
ページTOP

スペック

定格出力 8W+8W (4、6、8Ω)
入力感度 490mV (8Ω)
入力インピーダンス 240kΩ
周波数特性 20Hz~20kHz (+0.3、-1.5dB)
10Hz~30kHz (+0.3、-3.0dB)
全高調波歪率 1%以下 (1kHz / 8Ω / 1W)
S/N比 (IHF-A) 105dB
回路方式 ドライバー : パラレル接続2段増幅
出力 : シ ングル構成・自己バイアス回路
全体 : 無帰還増幅
使用真空管 5AR4 (SOVTEK) × 2本
6SN7GTB (TUNG-SOL) × 4本
TA-300B (高槻電器工業) × 2本
電源電圧 AC100V (50 / 60Hz)
消費電力 160W (電気用品安全法の規定による)
160W (無信号時)
外形寸法 460 (幅) × 237 (高さ) × 340 (奥行き) mm
奥行きは背面端子36mmを含む
重量 29.0kg (本体) 、 36.5kg (標準梱包)
付属品 電源ケーブル (JPA-15000 : 極性マーク付)
スピーカ端子
対応Yラグ端子寸法
a部分幅 : 16mm以下
b部分幅 : 7mm以上
Yラグ端子の形状によっては
装着できない場合があります。
※安全のため、ボンネットは装着したままご使用ください。
※規格および外観は予告なく変更することがあります。
